기술개요

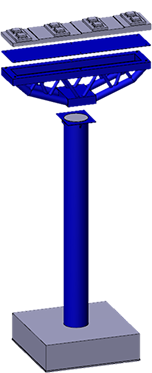

강관에 콘크리트를 충전한 CFT(Concrete Filled Tube)형태의 모듈러 교각으로
코핑부는 트러스 형태를 띄는 것을 특징으로 하는 하부 구조 모듈화 교각으로 현장 조립가능
| 콘크리트 프리캐스트 거푸집 및 코팅부 |
프리트레스트 세그먼트 교각 |
다주식 CFT교각 |
|---|---|---|
 프리캐스트 콘크리트 중공관 거푸집을 이용한 콘크리트 교각 |
 여러개의 교각 세그먼트를 공장에서 제작하여 현장 조립 후 프리스트레스 힘을 도입하는 공법(당진천안 시험시공) |
 다주식 CFT교각을 모듈화하여 공장제작 후 현장 조립하는 공법 (양평이천 시험시공) |
| • 프리캐스트 개체 자체 무게로 인한 운반 문제 • 프리캐스트 거푸집을 구조체로 사용하는 것에 대한 검증 필요 |
• 매치캐스트 생산에 따른 생산효율 저하 • 일체화를 위한 프리스트레스 도입으로 시공성 불리 |
• 하천 시공시 다주식 적용에 의한 부유물 문제 • 콘크리트 코핑부 시공문제로 인한 공기 단축 제한 |
| 구분 | RC교각(D2.2m) | CFT교각(D2.0m, T22m) | |
|---|---|---|---|
| 개요도 (L=21.7m) |
 |
 |
|
| 주요수량 | 콘크리트 | 297㎥ | 232㎥(65㎥감) |
| 철근 | 35톤 | 8톤(27톤 감) | |
| 강재 | - | 51.5톤 | |
| 공사비 | 118백만원 | 210백만원 | |
| 기둥 및 코핑용기 | 3개월 | 2일 | |
| 년도 | '21년 | '22년 | '23년 | '24년 | '25년 |
|---|---|---|---|---|---|
| 공사금액 | 10억원 | 50억원 | 100억원 | 200억원 | 200억원 |
| 강재량 | 250톤 | 1,250톤 | 2,500톤 | 5,000톤 | 5,000톤 |
| 세부항목 | 기간 | 금액 |
|---|---|---|
| 시험체설계 | 1개월 | 내부인건비 |
| 시험자문 | 1개월 | 1,500만원 |
| 시험체 제작 | 1개월 | 3,000만원 |
| 실험 | 1개월 | 3,000만원 |
