형고
(단위 : m, 폭원 10.9m, 슬래브 포함)
| 구분/자간 |
20m |
25m |
30m |
35m |
40m |
45m |
50m |
| SBarch 합성형 라멘교 |
0.80 |
0.85 |
0.90 |
1.00 |
1.05 |
1.15 |
1.30 |
| A사 라멘교 |
0.90 |
1.00 |
1.20 |
1.30 |
1.50 |
1.70 |
|
| B사 라멘교 |
0.80 |
0.90 |
1.00 |
1.20 |
1.30 |
1.50 |
1.70 |
| C사 라멘교 |
0.90 |
1.00 |
1.20 |
1.30 |
|
|
|
| D사 라멘교 |
1.02 |
1.10 |
1.20 |
1.40 |
1.50 |
1.60 |
1.80 |
| E사 라멘교 |
0.80 |
1.00 |
1.20 |
1.40 |
1.60 |
|
|
· 장경간 가능, 저형고 구현
(경간장 대비 최저 형고 공법)
· 거더 폭원 조절 및 형고 조절이 용이함
· 통수단면 확보에 유리(헌치 없음)
· 콘크리트 충진으로 진동 및 소음에 유리
시공성
· 현장에 대규모 작업장 불필요
(크레인 거치)
· 별도의 프리스트레스
작업이 없어 시공이 간편
· 시스템 동바리 불필요
유지관리
· 받침 및 신축장치가 없어
주행성 양호
· 프리스트레스 공정이 없으므로
긴장력 손실 등에 따른 장기유지
관리비 절감
· 상하부 동시제작으로 공기 단축
미관
· 거더의 아치 형상으로
미관이 수려
· 형고가 낮아 시야가 좋으며
미관이 수려
· 벤딩 작업없이 아치형태의
미관 연출
경제성

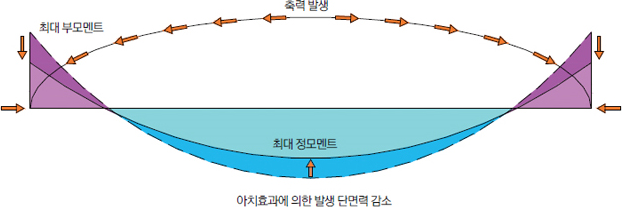

· SBarch의 아치효과에 따른
단면력 감소로 인한
강재량 최소화
· 강합성 계열 라멘교 중
가장 경제적
시공성
· 현장에 대규모 작업장 불필요
(크레인 거치)
· 별도의 프리스트레스 작업이 없어
시공이 간편
· 시스템 동바리 불필요
유지관리
· 받침 및 신축장치가 없어 주행성 양호
· 프리스트레스 공정이 없으므로 긴장력
손실 등에 따른 장기유지 관리비 절감
· 상하부 동시제작으로 공기 단축
미관
· 거더의 아치 형상으로 미관이 수려
· 형고가 낮아 시야가 좋으며 미관이 수려
· 벤딩 작업없이 아치형태의 미관 연출
경제성
· SBarch의 아치효과에 따른
단면력 감소로 인한 강재량 최소화
· 강합성 계열 라멘교 중 가장 경제적
