일체형(MPC) 거더(모노텐더-PSC) 공법

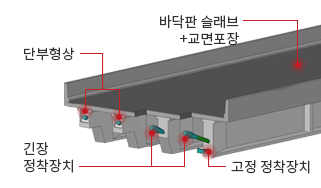

2160MPa 이상 고강도 강연선으로 구성된 모노텐던 최소 정착시스템을 갖는 PSC거더
- 균등한 강선 인장력 도입으로 품질의 신뢰성 확보, 강연선의 편심을 극대화하여 강선효율 증가
| 구분 | 기존 PSC 거더 | 일체형(MPC) 거더 | 비고 |
|---|---|---|---|

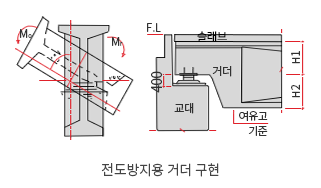

| 시공 안전성 거더 전도로 인한 낙교 발생 방지 |
 |
 |
무게중심 하향으로 전도방지시설이 불필요합니다 ↓ 시공안전성 확보 |
| 전도방지시설장치 이완으로 낙교 발생 | 무게중심 하향으로 전도 미발생 | ||
| 설치기간 단축 전도방지시설 설치에 따른 공사기간 소요 |
 |
 |
전도방지 시설 미설치 ↓ 거더설치 시간단축 |
| 전도방지시설 필요, 크레인 고정 | 전도방지시설 불필요, 장비가동을 개선 | ||
| 구조적 안정성 PS강연선에 균등 인장력 도입 |
 |
모노텐던 강연선 멀티 긴장, 균등 긴장력 도입 ↓ 구조적 안정성 |
|
 |
|||

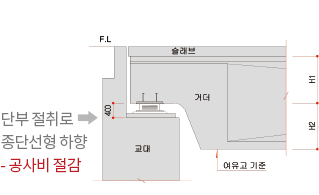

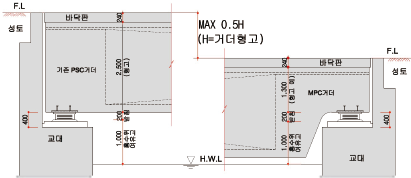

| 여유공간확보 하천 횡단시 단부 절취로 종단 선형 하향 |
 |
단부거더 절취로 종단 선형 하향 ↓ 성토량 절감 및 편입용지 축소, 여유공간 확보 |
|
| 경제성/신뢰성 확보 쉬스관 및 그라우팅 주입 공정 배제 |
 |
 |
쉬스관/그라우팅 공정배제 ↓ 시공품질 확보, 경제성/신뢰성 확보 |
| 철근 조립 후 거더내부 철근에 매달아 쉬스관 설치 및 그라우팅 주입 |
철근 조립 시 강연선을 하면 거푸집에 놓은 상태로 제작하여 공정이 단순 용이함 |
||
