SBarch 합성거더

SBarch
합성거더는?

국내유일 건설 신기술(강합성 교량분야)로 콘크리트와 강거더를 합성하여 개발한 기술입니다.
아치형태의 콘크리트 합성단면이 전단면 압축 저항하여 거더의 강성을 증대 시키고
상부플랜지 및 복부의 강중은 저감시키며, 이로인해 처짐현상과 진동 또한 저감 되어 장경간화 작업이 가능합니다.
뿐만아니라, 박스거더와 I거더의 혼용에 의해 폭원 조절이 가능해지면서 안정성이 확보된 단면을 구현할 수 있습니다.
국내유일 건설 신기술(강합성 교량분야)로 콘크리트와 강거더를 합성하여 개발한 기술입니다.
아치형태의 콘크리트 합성단면이 전단면 압축 저항하여 거더의 강성을 증대 시키고 상부플랜지 및 복부의 강중은 저감시키며, 이로인해 처짐현상과 진동 또한 저감 되어 장경간화 작업이 가능합니다.
뿐만아니라, 박스거더와 I거더의 혼용에 의해 폭원 조절이 가능해지면서 안정성이 확보된 단면을 구현할 수 있습니다.

SBarch
복합구조 효과

거더 형태

박스거더
+

I 거더
=

합성거더
장점
[ 박스거더 ]
· 비틀림에 강함
· 곡선교 적용에 유리
· 안정적 단면
[ I 거더 ]
· 최적 단면 효율
· 최적강성
단점
[ 박스거더 ]
· 보강재 과다
· 용접량 과다
[ I 거더 ]
· 처짐 및 진동에 불리
· 곡선교 적용에 불리
안정적 단면
처짐 및 진동에 강함
보강재 축소
최적 강성
안정적 단면, 처짐 및 진동에 강함, 보강재 축소, 최적 강성
Arch형상
콘크리트 거더
장점
· 이상적인 하중
전달 구조
· 균등한 응력
· 공사비용이 저렴
· 비틀림에 강함
· 진동, 처짐에 강함
단점
· 시공이 어려움
· 무거운 자중
· 인장에 취약
Arch형상
장점
· 이상적인 하중
전달 구조
· 균등한 응력
단점
· 시공이 어려움
콘크리트 거더
장점
· 공사비용이 저렴
· 비틀림에 강함
· 진동, 처짐에 강함
단점
· 무거운 자중
· 인장에 취약

SBarch
제작설치 공정

제작상세도면에 따라 부재별 강판절단
강판 자재절단 가공
제작 완료후 현장거치계획에 따라 공장 가조립 실시
공장가조립
건설계획에 따라 1회 인양 중량으로 현장지조립 실시
현장지조립
강거더 거치 후 강박스 내부에 아치콘크리트 타설
아치콘크리트 타설
완공
박스제작
SBarch 합성거더의 각 부위별 단품제작

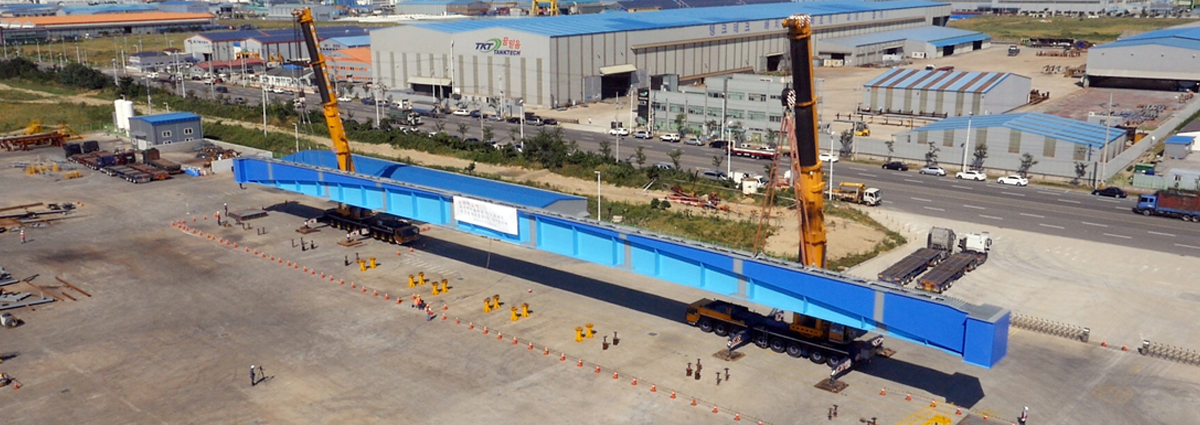

강거더 현장운반
도장완료 후 현장거치계획에 따라 현장으로 운반
강거더 거치
현장지조립 후 교량상부로 강거더 거치
상부 바닥판 시공
바닥판 철근 거푸집 조립 및 콘크리트 타설
1. 강판 자재절단 가공
제작상세도면에 따라 부재별 강판절단
2. 박스제작
SBarch 합성거더의 각 부위별 단품제작
3. 공장가조립
제작 완료후 현장거치계획에 따라 공장 가조립 실시
4. 강거더 현장운반
도장완료 후 현장거치계획에 따라 현장으로 운반
5. 현장지조립
건설계획에 따라 1회 인양 중량으로 현장지조립 실시
6. 강거더 거치
현장지조립 후 교량상부로 강거더 거치
7. 아치콘크리트 타설
강거더 거치 후 강박스 내부에 아치콘크리트 타설
8. 상부 바닥판 시공
바닥판 철근 거푸집 조립 및 콘크리트 타설
9. 완공

SBarch
특장점

구조성능
박스거더와 I거더의 합성
- 안정성 높은 단면 확보
- 지간에 따라 폭원 조절이 가능
내부충전 콘크리트 합성단면
-거더의 강성 증대
-처짐과 진동의 저감
시공성
내부 충전 콘크리트 거푸집 생략
- 거더 현장제작공정 : 2일
- 강거더 지조립 및 타설 : 1일
- 중기양생 : 1일
경제성
압축 보강재의 생략
- 기존 강박스 거더교 대비 약 30%~50% 강중 절감

SBarch

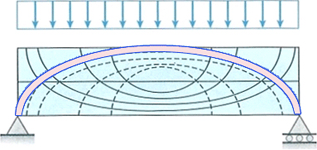

하중전달 매커니즘

주응력 방향선을 따라 콘크리트 배치
부모멘트의 압축부 콘크리트 채움
압축응력에 효율적인 단면구성
전단 보강효과
사용재료의 응력 분담효과 극대화
효율적인 단면강성 확보
